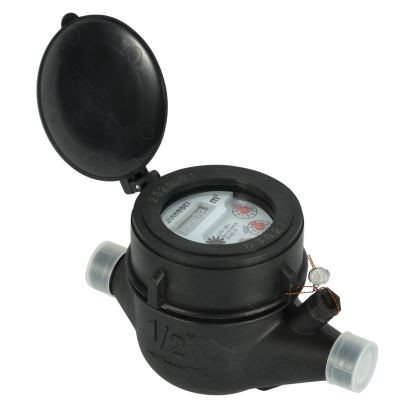

25mm клас C/R160 многослойно ванче колело вода метър
1000000000000000000е турбинен супер сух водомер за жилищно приложение в размери 15mm-65mm за студена и топла вода.
Функции
* Магнитно задвижване, по-ниско съпротивление на предаване, устойчив на жаба.
* Магнитен щит, за защита на външните магнитни полета
* Евакуиран и запечатан регистър на сухия циферблат осигурява ясно четене
* Вътрешна цедка, входна цех за избор
* Регистърът може да бъде 5 ролки и 4 показалеца или 8 ролки и 1 показалец.
Съответствие на стандартите
Техническите данни отговарят на стандарт ISO 4064 Клас B, клас С, R80, R100, R125 или R160 за хоризонтална инсталация.
Допълнителни функции
*Няколко дължини и връзки, налични при поискване
*Възвратен клапан
*Метър тяло: Месинг, пластмаса, желязо и неръждаема стомана за избор.
* Предварително оборудван импулсен изход (резачен ключ, хале или немагнитната метална плоча).
Условия на труд
Температура на водата: ≤50ºC за студена вода метър
Температура на водата: ≤90ºC за топла вода
Налягане на водата: ≤1MPa или 1,6MPa опционално (10bar или 16bar по избор)
Изисквания за инсталиране
*Уредът трябва да се монтира в хоризонтално положение с посоката на потока, както е посочено от стрелката, която се изпълнява в корпуса на измервателния уред с изправено положение нагоре.
*Тръбопроводът трябва да се изчерпи преди монтажа.
*Уредът трябва да е постоянно пълен с вода по време на работа.
Максимално допустима грешка
В долната зона от Qmin(Q1) включително до, с изключение на Qt (Q2) е ±5%.
В горната зона от Qt(Q2) включително до Qmax (Q4) е ±2% (студено водомер).
В горната зона от Qt(Q2) включително до Qmax (Q4) е ±3% (топломер).
Аксесоари
Всеки водомер има един комплект съединители опция: 2бр tube, 2бр гайка и 2бр уплътнение
ОСНОВНИ ТЕХНИЧЕСКИ ДАННИ Съгласно ISO4064:2003 (Стар стандарт)
Размер | Инчов | Клас | Qs | Q | Qt | 20000 Qmin | Мин. | Макс четене |
Претоварване поток | Номинален дебит | Преходен поток | Минен поток | |||||
DN (мм) | m³/h | л/ч | M3 | |||||
15 | 1/2" | A | 3 | 1.5 | 150 | 60 | 0.00005 | 99999 |
B | 120 | 30 | ||||||
C | 22.5 | 15 | ||||||
20 | 3/4" | A | 5 | 2.5 | 250 | 100 | 0.00005 | 99999 |
B | 200 | 50 | ||||||
C | 37.5 | 25 | ||||||
25 | 1" | A | 7 | 3.5 | 350 | 140 | 0.00005 | 99999 |
B | 280 | 70 | ||||||
C | 52.5 | 35 | ||||||
32 | 11/4" | A | 12 | 6 | 600 | 240 | 0.00005 | 99999 |
B | 480 | 120 | ||||||
C | 90 | 60 | ||||||
40 | 11/2" | A | 20 | 10 | 1000 | 400 | 0.00005 | 99999 |
B | 800 | 200 | ||||||
50 | 2" | A | 30 | 15 | 4500 | 1200 | 0.00005 | 99999 |
B | 3000 | 450 | ||||||
65 | 2 1/2" | A | 50 | 25 | 7500 | 2000 | 0.00005 | 99999 |
B | 5000 | 750 | ||||||
ОСНОВНИ ТЕХНИЧЕСКИ ДАННИ Съгласно ISO4064:2014 (Нов стандарт)
Dn | Мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
Размер | Инчов | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 2 1/2" |
Q4 (m³/h) | 3.125 | 5 | 7.875 | 12.5 | 20 | 31.25 | 50 | |
Q3(m³/h) | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | |
1000000000 | Q2 (Л/ч) | 50 | 80 | 126 | 200 | 320 | 500 | 800 |
Q1(L/h) | 31.25 | 50 | 78.75 | 125 | 200 | 312.5 | 500 | |
100 000 | Q2 (Л/ч) | 40 | 64 | 100.8 | 160 | 256 | 400 | 640 |
Q1(L/h) | 25 | 40 | 63 | 100 | 160 | 250 | 400 | |
125 000 лв. | Q2 (Л/ч) | 32 | 51.2 | 80.64 | 128 | 204.8 | 320 | 512 |
Q1(L/h) | 20 | 32 | 50.4 | 80 | 128 | 200 | 320 | |
1600000000000 | Q2 (Л/ч) | 25 | 40 | 63 | 100 | 160 | 250 | 400 |
Q1(L/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 156.2 | 250 | |
Минимално четене (m3) | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | |
Максимална четяла(m3) | 99999 | 99999 | 99999 | 99999 | 99999 | 99999 | 99999 | |
Максимално налягане (РП) | 16 | 16 | 16 | 16 | 16 | 16 | 16 | |
Максимална загуба (ΔP) | 63 | 63 | 63 | 63 | 63 | 63 | 63 | |
Максимална температура | 5000000000 | 5000000000 | 5000000000 | 5000000000 | 5000000000 | 5000000000 | 5000000000 | |
Опция за импулсен изход | ключ за рид | Vmax =24V, Imax=100mA, Pмакс = 2W | ||||||
Зала | / | |||||||
немагнитни метални плочи | / | |||||||
Размери и тегло
Размер на метъра | Дължина (L) | Широчина (B) | Височина (H) | Свързване на нишка |
Мм | Мм | D | ||
15 | 165/190 | 98 | 104 | G 3/4B |
20 | 190/195 | 98 | 106 | G 1B |
25 | 260/225 | 103 | 115 | G1 1/4B |
32 | 260/230 | 103 | 115 | G1 1/2B |
40 | 300/245 | 124 | 153 | 2'В |
50 | 300 | 124 | 153 | G2 1/2 B |
280 | 165 | 175 | Фланец, свързващ 4216.4 GB | |
65 | 280 | 165 | 179 | |
