Общински водомери

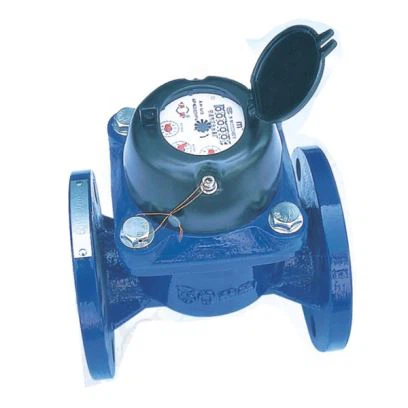

LXGR е горещ тип ирргиращ водомер, предназначен за измерване на общия обем на едноименната вода, преминаваща през голям тръбопровод в размери от 40mm до 300mm, като чешмяна вода, добре вода, речна вода, както и канализация, с изключение на корозивна вода.
Функции
* Магнитно задвижване, по-ниско съпротивление на предаване.
* Магнитен щит, за защита на външно магнитно поле.
* Подвижна структура, лесна поддръжка.
* Запечатан регистър за сухо набиране осигурява ясно четене, дълъг трудов живот.
* Измервателният механизъм може да бъде подвижен от тялото за проверка, поддръжка и подмяна, а тялото не е необходимо да бъде демонтирано от тръбопровода.
* Междуразменяеми части.
* Висок капацитет на потока, Загуба на ниско налягане, устойчивост на удар във вода и антизамърсявания.
* Може да бъде оборудван с тръстиков превключвател (регистърът не може да се върти). Стандартно съответствие Техническите данни съответстват на стандарт ISO 4064 Клас A, R20, R25
Условия на труд
Температура на водата: ≤50ºC за метър студена вода
Температура на водата: ≤90ºC за топлометър за топла вода
Налягане на водата: ≤1MPa или 1.6MPa или 4.0 MPa по избор (10bar или 16bar r 40 bar по избор)
Изисквания за монтаж
*Препоръчва се хоризонтално положение с лицето на регистъра нагоре.
*Тръбопроводът трябва да се промие преди монтажа.
*Метърът трябва постоянно да е пълен с вода по време на работа.
Максимална допустима грешка
В долната зона от Qmin(Q1) включително до, но с изключение на Qt (Q2) е ±5%.
В горната зона от Qt(Q2) включително до и включително Qmax(Q4) е ±2%(метър студена вода).
В горната зона от Qt(Q2) включително до и включително Qmax (Q4) е ±3% (топломер за топла вода).
ОСНОВНИ ТЕХНИЧЕСКИ ДАННИ Съгласно ISO4064 :2003 (Стар стандарт)
| Размер на метъра | Измерване | Макс Флоу | Номинален поток | Преходен поток | Мин Поток | Мин четене | Макс четене | |
| Мм | класа | м³/ч | м³ | |||||
| 40 | Една | 20 | 10 | 1 | 0.4 | 0.0002 | 999999 | |
| 50 | Една | 30 | 15 | 4.5 | 1.2 | 0.0002 | 999999 | |
| 65 | Една | 50 | 25 | 7.5 | 2 | 0.0002 | 999999 | |
| 80 | Една | 80 | 40 | 12 | 3.2 | 0.002 | 999999 | |
| 100 | Една | 120 | 60 | 18 | 4.8 | 0.002 | 999999 | |
| 125 | Една | 200 | 100 | 30 | 8 | 0.002 | 999999 | |
| 150 | Една | 300 | 150 | 45 | 12 | 0.002 | 999999 | |
| 200 | Една | 500 | 250 | 75 | 20 | 0.002 | 999999 | |
| 250 | Една | 800 | 400 | 120 | 32 | 0.002 | 999999 | |
| 300 | Една | 1200 | 600 | 180 | 48 | 0.02 | 9999999 | |
ОСНОВНИ ТЕХНИЧЕСКИ ДАННИ Съгласно ISO4064:2005 (Нов стандарт)
| Размер на метъра | Измерване | Q4 | Q3 | Q2 | В1 | Мин четене | Макс четене |
| Мм | R | м³/ч | м³ | ||||
| 40 | 20 | 20 | 16 | 3.2 | 0.8 | 0.0002 | 999999 |
| 50 | 20 | 31.25 | 25 | 5 | 1.25 | 0.0002 | 999999 |
| 65 | 20 | 50 | 40 | 8 | 2 | 0.0002 | 999999 |
| 80 | 20 | 78.7 | 63 | 12.6 | 3.15 | 0.002 | 999999 |
| 100 | 20 | 125 | 100 | 20 | 5 | 0.002 | 999999 |
| 125 | 20 | 200 | 160 | 32 | 8 | 0.002 | 999999 |
| 150 | 20 | 312.5 | 250 | 50 | 12.5 | 0.002 | 999999 |
| 200 | 20 | 500 | 400 | 80 | 20 | 0.002 | 999999 |
| 250 | 20 | 787 | 630 | 126 | 31.5 | 0.002 | 999999 |
| 300 | 20 | 1250 | 1000 | 200 | 50 | 0.02 | 9999999 |
Размери и Тегло
| Размер на метъра | Дължина L | Ширина В | Височина H | Свързваща нишка | Тегло | ||
| Мм | Мм | D | Болтов кръг Dia D1 | Конктинг болт | КГ | ||
| 40 | 200 | 256 | 253 | 165 | 125 | 4xM16 | 12 |
| 50 | 200 | 256 | 253 | 165 | 125 | 4xM16 | 15 |
| 65 | 200 | 256 | 268 | 185 | 145 | 4xM16 | 15 |
| 80 | 225 | 276 | 284 | 200 | 160 | 8xM16 | 17.5 |
| 100 | 250 | 286 | 295 | 220 | 180 | 8xM16 | 20 |
| 125 | 250 | 301 | 310 | 250 | 210 | 8xM16 | 22 |
| 150 | 300 | 346 | 339 | 285 | 240 | 8xM20 | 33 |
| 200 | 350 | 373 | 382 | 340 | 295 | 8xM20 | 45 |
| 250 | 400 | 493 | 433 | 395 | 350 | 12xM20 | 94 |
| 300 | 450 | 516 | 483 | 445 | 400 | 12xM20 | 114 |
